יצרן סיני של משדר מפלס נוזלי מגנטו -קריקטטיבי

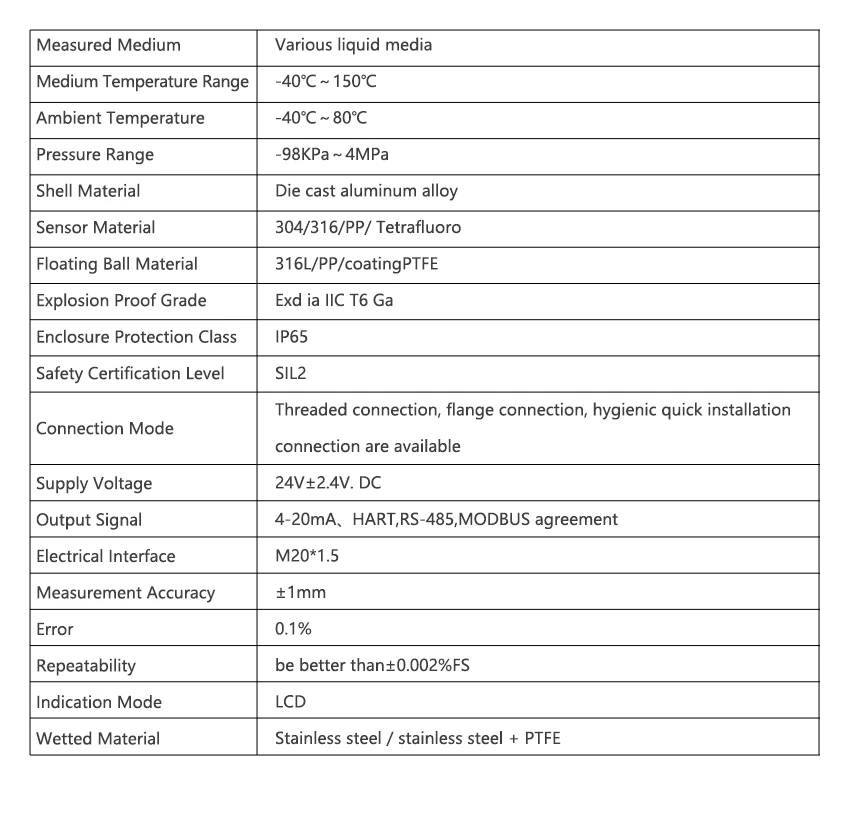

פרמטר טכני

מבוא מוצר:

חיישני מפלס הטנק מורכבים משלושה חלקים: צף מגנטי, חיישן ומשדר. כאשר כדור הציפה המגנטי של מד מיקום מגנטו -קריקטטיבי מיכל צף למעלה ולמטה לאורך הצינור כאשר מפלס הנוזל משתנה, הפלדה המגנטית בתוך הציפה מושכת את מתג הקנה במיקום המתאים לחיישן, וגורמת לשינוי בהתנגדות הכוללת של החיישן (או המתח). לאחר מכן המשדר ממיר את אות ההתנגדות (או המתח) המשתנה לאות זרם 4-20 MA ומוצא אותו. וניתן להגדיר את אזעקות הגבול העליון והתחתון במסך התצוגה כדי לממש בקרת מיקום ברמת הנוזל.

עיקרון מבני:

זה מורכב משני חלקים: חיישן מפלס נוזלי ולוח HART חכם (ממיר נוכחי). הציפה משתנה באופן סינכרוני לרמת הנוזל, ושולטת בפתיחה וסגירת מתג הקנה, ובכך גורמת לשינוי ליניארי בהתנגדות הפנימית של החיישן. לאחר מכן הממיר ממיר את השינוי בהתנגדות לאות זרם סטנדרטי 4-20 MA, המונח על ידי פלט האות הדיגיטלי של HART.

עיקרון עבודה

מבנה חיישני מפלס המיכל (חיישן מפלס שמן צף מגנטו -קומתי) מורכב מצינורות נירוסטה (מוטות מדידה), חוטים מגנטו -קלאסיים (חוטי גלגל גל), צפים זזים (עם מגנטים קבועים בפנים) ורכיבים אחרים, כפי שמוצג באיור שלמעלה.
כאשר חיישני מפלס טנק עובדים, חלק המעגל ילהיב זרם דופק על חוט מוליך הגל. כאשר הזרם מתפשט לאורך חוט מוליך הגל, הוא ייצר שדה אלקטרומגנטי דופק סביב חוט הגל. למכשיר המותקן צף בחלק החיצוני של מוט המדידה, שיכול לנוע למעלה ולמטה לאורך מוט המדידה כאשר רמת הנוזל משתנה. יש קבוצה של טבעות מגנט קבועות בתוך הציפה. כאשר השדה המגנטי של זרם הדופק פוגש את השדה המגנטי של הטבעת המגנטית שנוצר על ידי הציפה, השדה המגנטי סביב הציפה משתנה, מה שגורם לחוט הגל של גלגל הגל לייצר דופק גל פיתולי במיקום הציפה. הדופק עובר לאחור לאורך חוט גלג הגל במהירות קבועה ומתגלה על ידי מנגנון הגילוי. על ידי מדידת הפרש הזמן בין זרם הדופק לגל הפיתול, ניתן לקבוע במדויק את מיקום הציפה, כלומר מיקום רמת הנוזל. ניתן להשתמש במכשיר גם למדידת הגבול בין שני נוזלים שונים. עיצוב מוגן לפיצוץ, המתאים למצבים מסוכנים, תכנון מעגלים אלקטרוניים אינטליגנטיים יכול לחשב נפח; החלק הניתן למטלטלין הוא הציפה, ולכן עלויות התחזוקה נמוכות ביותר.

תכונות מוצר

חיישני מפלס טנק משמשים למדידת רמת נוזלים במיכלי אחסון שונים. יש לו מאפיינים של דיוק גבוה, יכולת הסתגלות סביבתית חזקה והתקנה קלה. לפיכך, מכשיר זה נמצא בשימוש נרחב בשדות מדידה ברמת נוזלים כמו נפט ותעשייה כימית, ומחליף בהדרגה חיישנים מסורתיים אחרים.

1. אמינות חזקה: מכיוון שהיא משתמשת בעקרון מוליך הגלים ואין לה חלקים מטלטלים מכניים, אין חיכוך או בלאי. הממיר כולו סגור בצינור נירוסטה ואינו בא במגע עם המדיום המדידה. החיישן עובד באופן אמין ובעל חיי שירות ארוכים.

2. דיוק גבוה: באמצעות דופק מדריך גל, העקירה הנמדדת נקבעת על ידי מדידת זמן ההתחלה והסיום של הדופק. לפיכך, דיוק המדידה גבוה והרזולוציה טובה יותר מ- 0. 01%FS, שקשה להשיג על ידי חיישנים אחרים.

3. בטיחות טובה: ביצועים גבוהים מוגנים לפיצוץ, בטוחים מהותיים, בטוחים לשימוש, מתאימים במיוחד למדידת חומרי גלם כימיים ונוזלים דליקים. אין צורך לפתוח את מכסה הפחית בעת המדידה, תוך הימנעות מאי -הבטיחות של המדידה הידנית.

4. התקנה ותחזוקה קלה: מכשיר זה מותקן בדרך כלל דרך פתיחת הצינור הקיים בחלקו העליון של המיכל. זה מתאים במיוחד להתקנת מיכלי אחסון תת -קרקעיים והצבת מיכלי אחסון לפעולה, וניתן להתקין אותם מבלי להשפיע על הייצור הרגיל.

5. הקלה על אוטומציה של מערכות: המכשיר המשני של מכשיר זה מאמץ אותות פלט סטנדרטיים, המאפשר את המחשב כדי לעבד את האותות ולממש את עבודת הרשת, המשפרת את רמת האוטומציה של מערכת המדידה כולה.

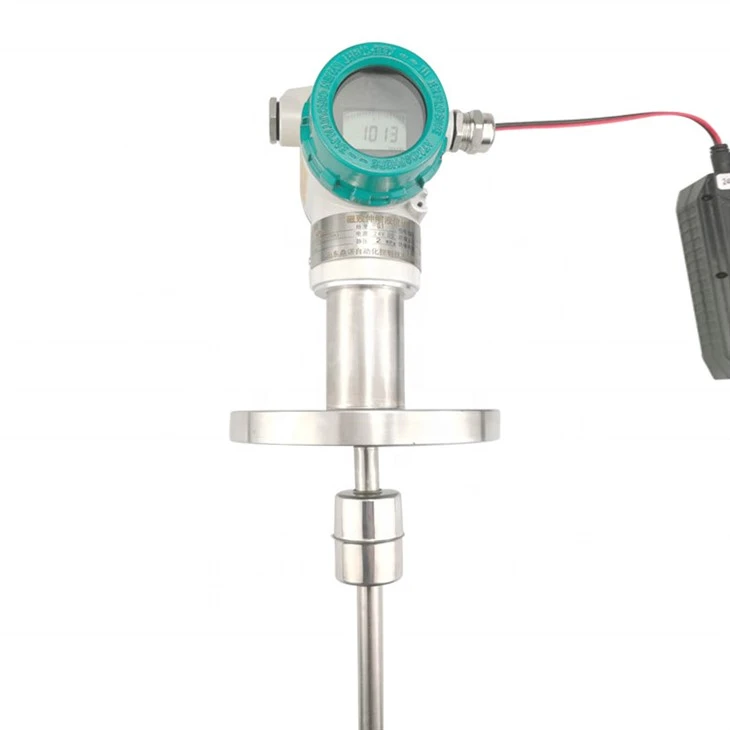

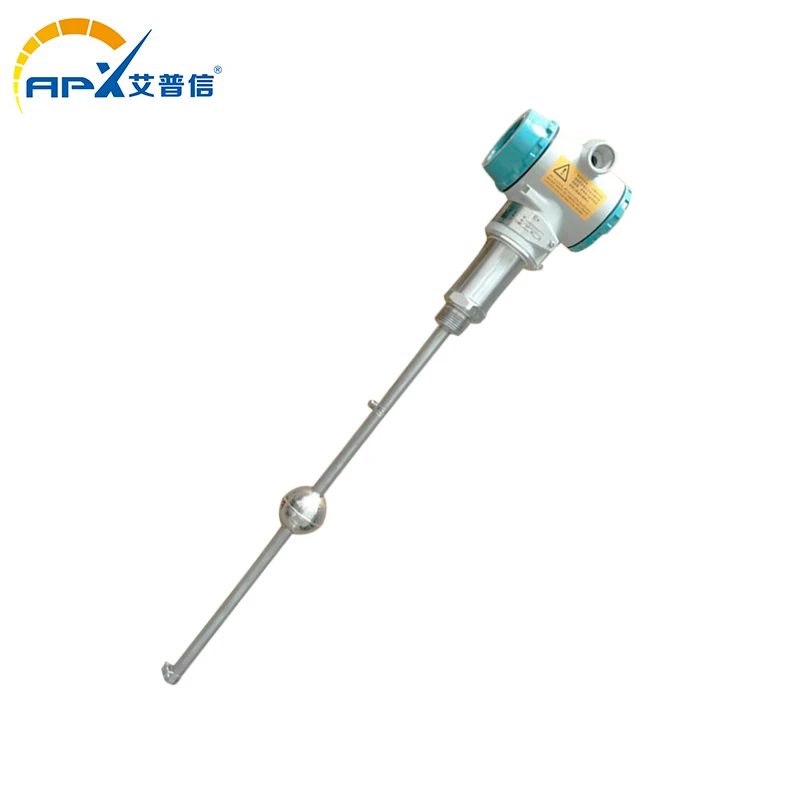

פרטי מוצר

יישום מוצר

חיישני מפלס טנק נמצאים בשימוש נרחב בנפט, אחסון חומרי גלם כימיים, תהליכים תעשייתיים, ביוכימיה, רפואה, מזון ומשקאות, ניהול שטח מיכל, מלאי תת קרקעי תחנת דלק ושדות אחרים למדידה תעשייתית ובקרה על רמות מיכל נוזל שונות. בנוסף, הם משמשים בסביבות כמו פיקוח על רמות הסכר, רמות המאגר וטיפול בשפכים.

עם זאת, מכיוון שמכשיר זה אינו יכול למדוד במדויק מדיה צמיגה, יש לקחת בחשבון את השפעת המדיום בבחירתו להשתמש בו.

תְעוּדָה

תקופת אחריות של 12 חודשים; תחזוקה לכל החיים בחינם
