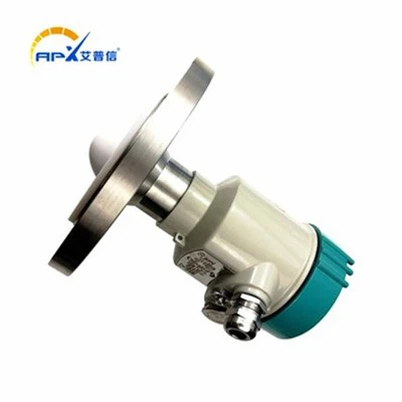

מכ"ם CWFM

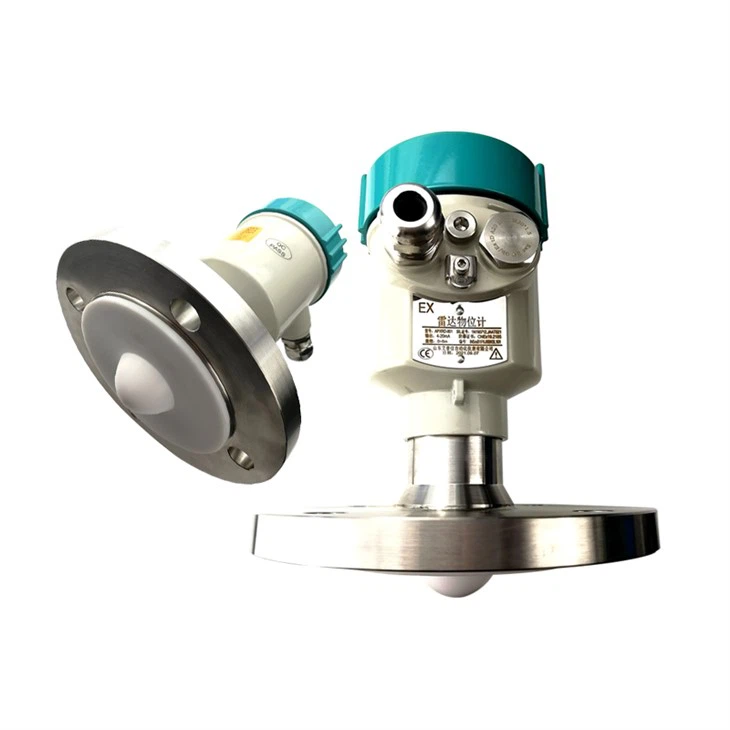

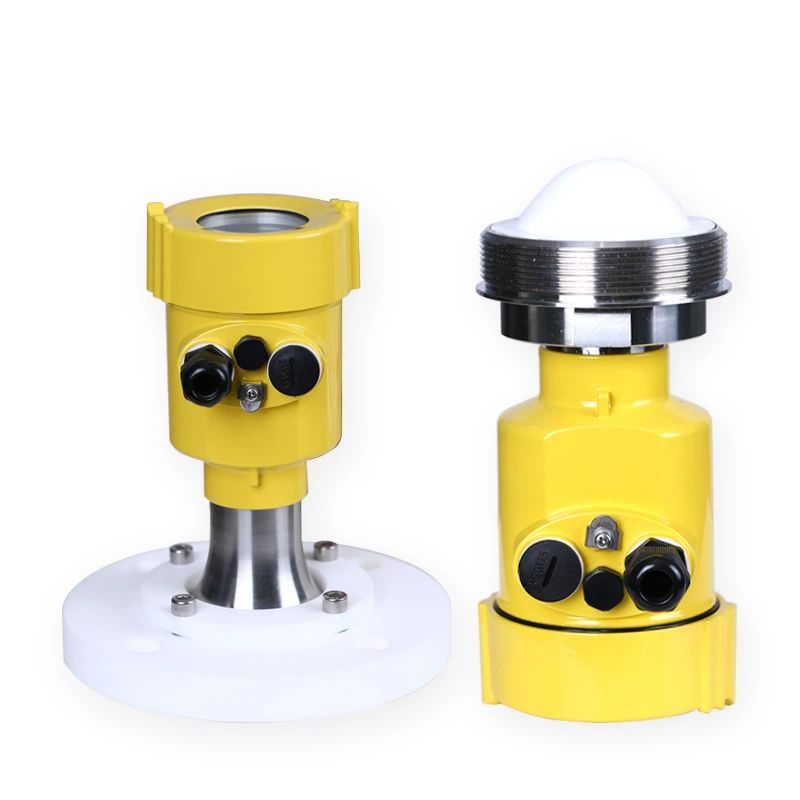

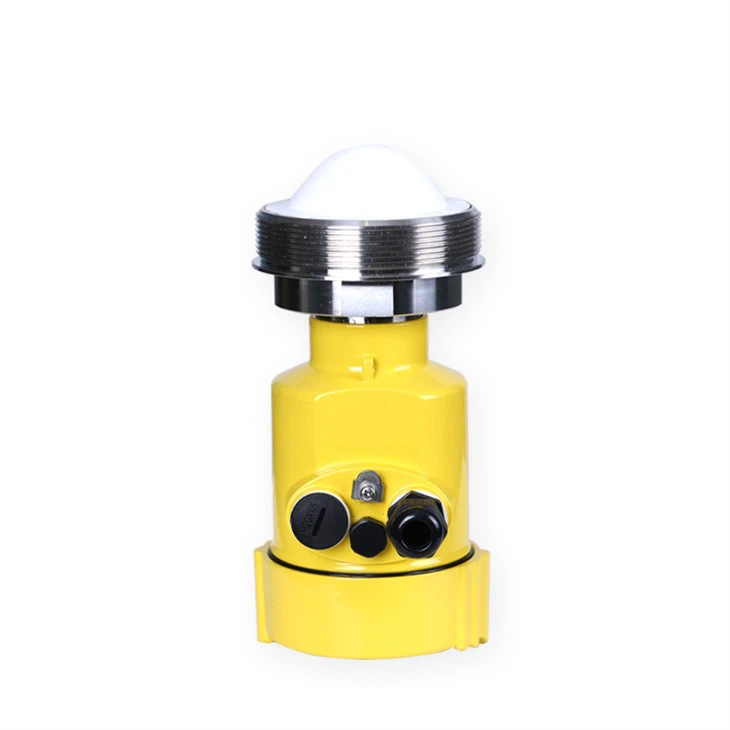

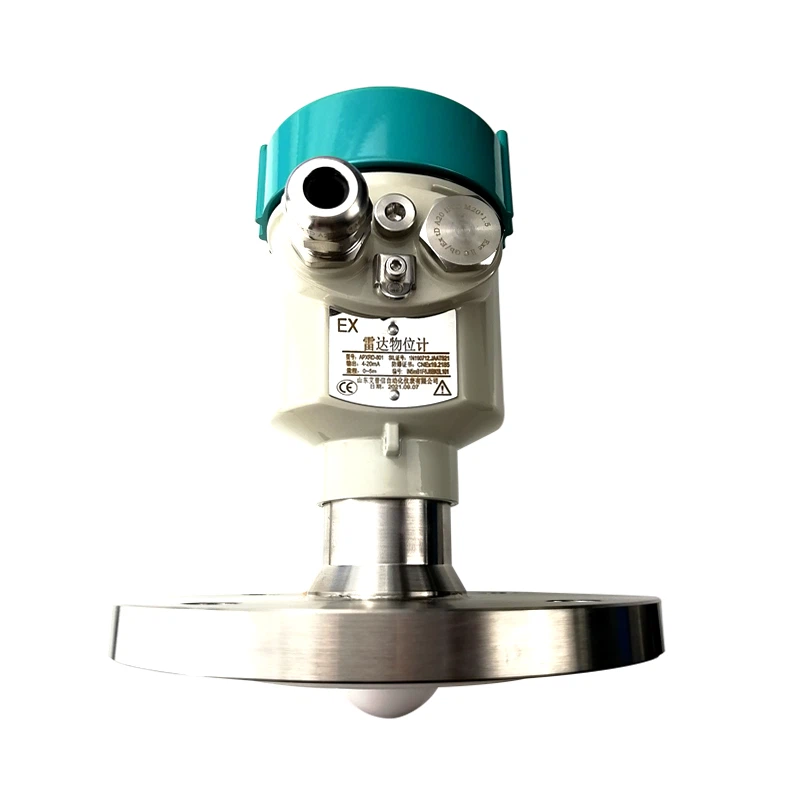

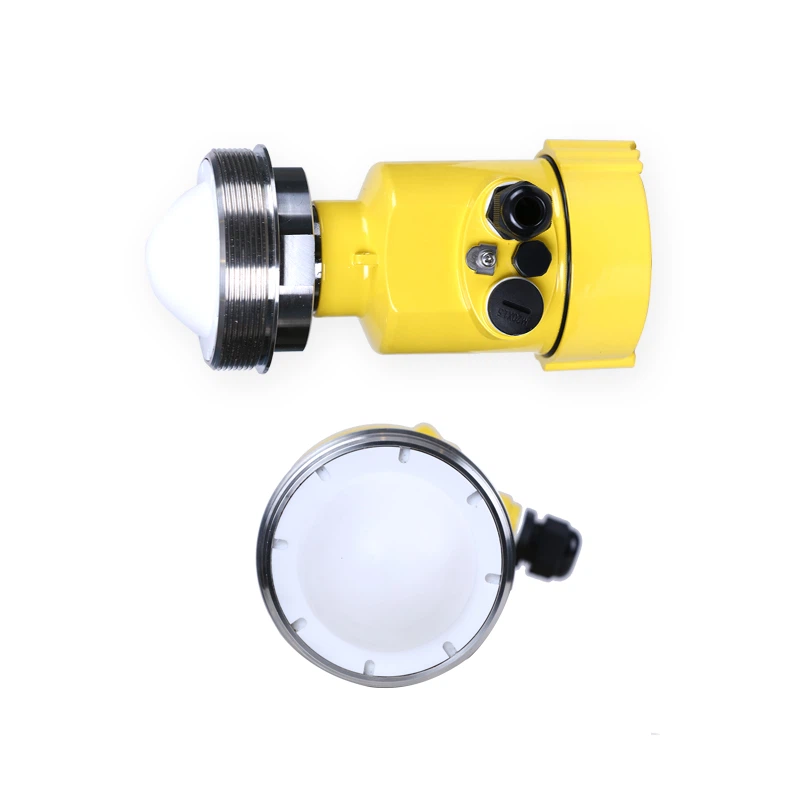

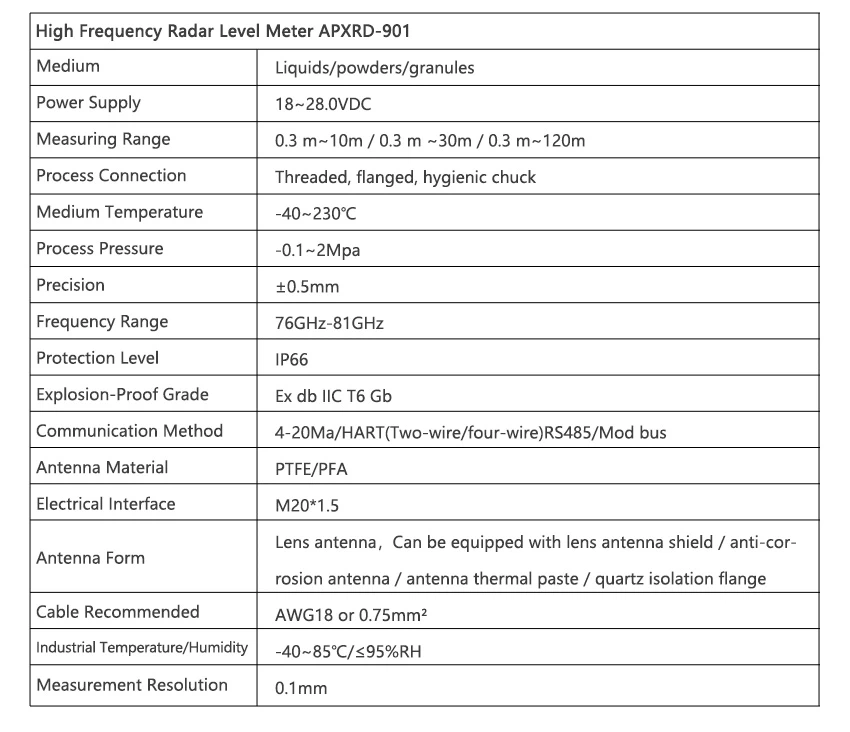

פרמטר טכני

הצגת המוצר:

מכ"ם CWFM הוא מחיל אותות בתדר גבוה המשתנים באופן ליניארי במהלך תהליך המדידה. האות של מד מפלס המכ"ם נפלט מהאנטנה, משתקף במישור הנמדד, וההד נקלט באנטנה. הפרש התדרים בין הפליטה וההד של אות המכ"ם CWFM משמש לעיבוד אותות נוסף, והפרש התדרים מתאים למרחק המדידה. יש להחיל הפרש תדרים גדול על מרחק מדידה גדול יותר. הפרש תדר ה-FFT מומר להפרש ספקטרלי, אשר בתורו ממיר את מרחק המדידה. ההבדל בין מפלס החומר למרחק המדידה תלוי בגובה המיכל הריק.

מכ"ם CWFM הוא מד רמת המכ"ם הייחודי הראשון עם טכנולוגיית שני חוטים. מד מפלס הרדאר הינו בעל טכנולוגיית אנטנה בוגרת ללא מגע, קל לתחזוקה, מחליף מתגים, ציוד מדידה אולטרסאונד ומשדרי לחץ, בעל עלות כבלים נמוכה, דיוק גבוה וחזרה גבוהה.

מד רמת מכ"ם גל רציף של אפנון תדר מתוכנן על בסיס העיקרון של גל רציף אפנון תדר. המכשיר מאמץ אות אפנון תדר ליניארי בתדר גבוה, ותדר השידור שלו משתנה עם מרווח זמן מסוים (תדר סריקה) הוא עולה באופן ליניארי. בשל השונות של תדר השידור עם זמן התפשטות האות ובפרופורציונלי למרחק של האובייקט המשתקף, ניתן להסיק את הגובה האופקי של החומר בהתבסס על ההבדל בין תדר השידור הנוכחי לבין תדר ההשתקפות המתקבל.

אנטנת הרדאר CWFM פולטת פולסי מיקרוגל צרים במיוחד, המתפשטים במהירות האור בחלל. כאשר הוא פוגש את פני השטח של המדיום הנמדד, חלק מהאנרגיה שלו מוחזרת ומתקבלת על ידי אותה אנטנה.

מרווח הזמן בין שידור וקליטה של ​​פולסים הוא פרופורציונלי למרחק מהאנטנה לפני השטח של המדיום הנמדד. בשל מהירות ההתפשטות הגבוהה ביותר של גלים אלקטרומגנטיים, קשה לאשר את מרווח הזמן בין שידור וקליטה של ​​פולסים (בסולם ננו-שניות).

מכ"ם ה-CWFM מאמץ טכנולוגיית פתרון מתאם מיוחדת שיכולה לזהות במדויק את מרווח הזמן בין שידור וקליטה של ​​פולסים, ובכך לחשב עוד יותר את המרחק מהאנטנה לפני השטח של המדיום הנמדד.

מכ"ם CWFM הפכו למוצר המיינסטרים בשוק מכשירי מדידת הרמה, מחולק בעיקר למכ"ם CWFM ומכ"ם גלים מודרך CWFM.

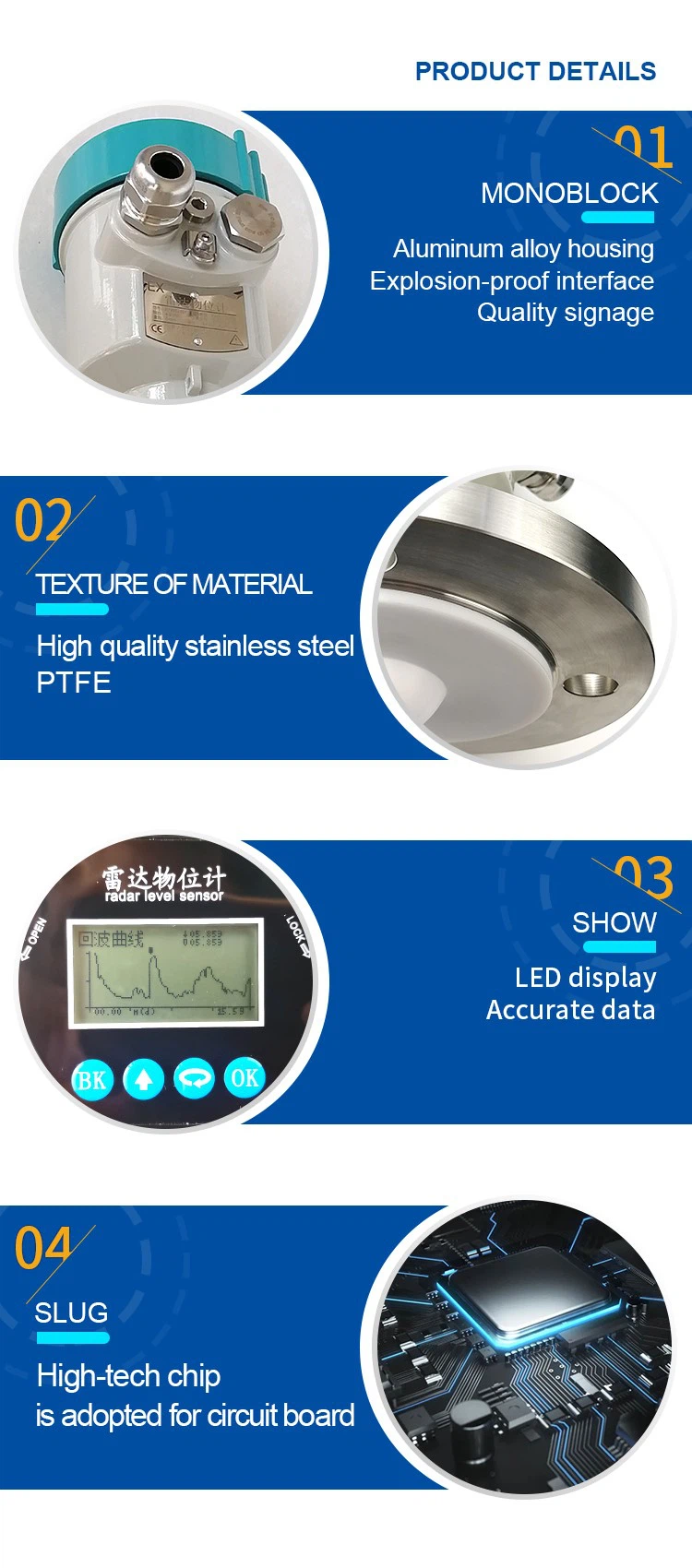

מאפיינים

1. זווית האלומה קטנה יחסית, כך שהאנרגיה מרוכזת יותר ויכולת האנטי-הפרעות חזקה יותר, מה שמשפר מאוד את דיוק המדידה והאמינות;

2. גודל האנטנה קטן, מה שמקל על ההתקנה;

3. הנקודה העיוורת המדידה קטנה יחסית, כך שגם השפעת המדידה של גוף הטנק הקטן תהיה טובה;
4. אורך הגל קצר יותר, מה שהופך אותו למתאים יותר למדידת גובה אופקי של חלקיקים קטנים בחומרים;

5. מד מפלס הנוזל נוקט בשיטת מדידה ללא מגע, שאינה מצריכה מגע עם חומרים, ולכן אין לו בלאי ואין לו זיהום;
6. ניתן לבחור את אות המוצא של מד רמת מכ"ם הגל הרציף של אפנון התדר מתוך (4-20) mA/Hart שני חוטים, ארבעה חוטים או פרוטוקול RS485/MODBUS, ותומך באספקת חשמל עם ארבעה חוטים, עם מתח נמוך כמו 12VDC.

יישום מוצר

מכ"ם ה-CWFM מתאים למדידה רציפה ללא מגע של רמת הנוזלים, התרחצים והחלקיקים, ומתאים לשינויי טמפרטורה ולחץ גדולים; במצבים בהם קיימים גזים אינרטיים וחומרים נדיפים.

מכ"ם ה-CWFM מאמץ שיטת מדידת דופק במיקרוגל ויכול לפעול כרגיל בטווח רצועת התדרים התעשייתית. אנרגיית האלומה נמוכה וניתנת להתקנה במיכלים או צינורות מתכתיים ולא מתכתיים שונים, מבלי לגרום נזק לגוף האדם ולסביבה.

אבקת זיהוי נהר זיהוי מוצק זיהוי חומצה אלקלי חומר מיכל זיהוי

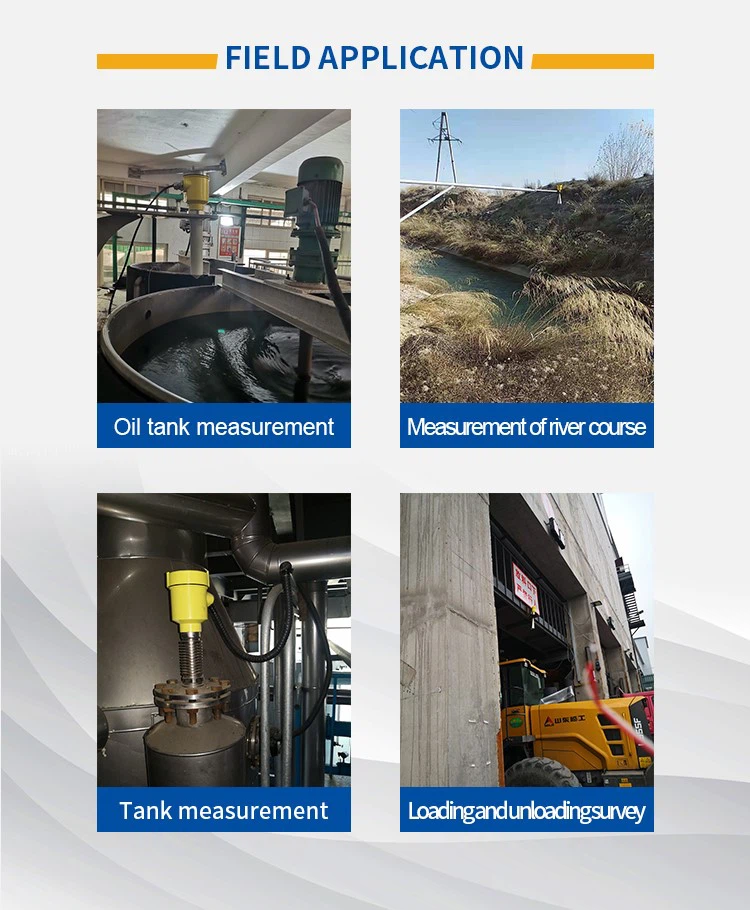

מדידת גופי מיכל כימי מדידת צמנט אבקת פחם מדידת תחנות כוח של מיכלי נפט מדידת קורוזיה בתעשיית התרופות

הוראות התקנה

מרחק מומלץ (1) מהקיר לקיר החיצוני של הצינור הקצר המותקן:

במרחק של 1/6 מקוטר המיכל מקיר המיכל, המרחק המינימלי הוא 200 מ"מ.

לא ניתן להתקין מעל פתח ההזנה (4).

לא ניתן להתקין במיקום המרכזי (3). אם מותקן במרכז, ייווצרו הדים כוזבים מרובים, והדי הפרעה יגרמו לאובדן אות.

תְעוּדָה

תקופת אחריות של 12 חודשים; ללא תחזוקה לכל החיים
